صور المازر بورد كاملة

اللوحة الام

اللوحة الام

مكونات اللوحة الام

1- شقوق التوسعة :-أوضح جزء في أية لوحة أم هو فتحات التوسيع (Expansion Solts) ، وهي على شكل فتحات بلاستيكية يترواح طولها بين
3 ، 11 بوصة وعرضها بحدود 0.5 بوصة وكما يتضح من أسمها فإن هذه الفتحات تستخدم لتركيب أجهزة " كروت مختلفة " مختلفة في الكمبيوتر لتوسيع إمكانياته . من أجهزة التوسيع التي يمكن تركيبها في هذه الفتحات
أجهزة الفيديو ، الشبكة , الصوت , وبطاقات واجهة الأقراص .

إذا نظرت إلى اللوحة الأم في كمبيوترك ستجد على الأرجح أحد أنواع فتحات التوسيع الرئيسة المستخدمة حالياً في الكمبيوترات :

• ISA
• PCI
• AGP

فتحات التوسيع ISA

ونستطيع أن ننطقها آيزا
إذا كان لديك كمبيوتر مصنوع قبل العام 1997 فعلى الأرجح أن تجد على لوحته الأم بضع فتحات توسيع من النوع
ISA وأيزا هي إختصاراً لـ Industry Standard Architecture أي تعني هندسة معايير الصناعة

فتحات التوسيع PCI

ونستطيع نطقها بالقول عنها بي سي آي إختصاراً لـ Perioheral Component Interconnect بمعنى وصل المكونات الملحقة نجد هذه الفتحات PCI في أي كمبيوتر يستخدم معالجاً من النوع " بينتيوم " أو مابعده "

فتحات التوسيع AGP

أى جي بي هكذا نستطيع نطقها وهي اختصار لـ Accelerated Graphics Port بمعنى منفذ الرسوم المسرعة
وشق التوسيع خاص " بكروت الشاشة ويتميز بأن لونه مختلف عن شقوق التوسيع PCI على الأغلب يكون لونه بني ومنحرف قليلاً الى اليمين عن شقوق التوسيع PCI ، قديماً عندما تريد اضافة كرت رسومي لايوجد سوى منافذ ISA و PCI لتضيف فيها هذا الكرت الرسومي الذي اقتنيت ولكن تم تصميم المنفذ ليكون مباشراً للرسوم وأسرع عملاً

2-مقبس المعالج:-

وهو عبارة عن مربع بلاستيكي يحوى على ثقوب تناسب حجم وعدد وشكل ابر المعالج ولذلك فان لكل معالج مقبس خاص به ويمكن لأكثر من معالج من نفس الشركة المصنعة ان يشتركى بنفس المقبس

وهو الذى يوصل اللوحة الام بالمعالج ويسمح بالتالى للبيانات بالانتقال من و الى المعالج ، وله أنواع مختلفة تبعاً لنوع المعالج و يمكن للوحة الأم ان تحوى اكثر من معالج واحد

معلومات أكثر عن منفذ توصيل المعالج Processor Socket

تمتاز معالجات أجهزة الكمبيوتر المكتبية بصغر حجمها إلا أنها تتطلب مئات التوصيلات باللوحة الأم, يثبت المعالج في منتصف إطار بلاستيكي أكبر يشتمل علي المئات من فتحات التوصيل التي تثبت باللوحة الأم ويضم السطح العلوي للمعالج قطعة بلاستيكية عازلة أما السطح السفلي فيحتوي علي المئات من الإبرPins لتوصيله بالإطار البلاستيكي ثم باللوحة الأم, ويتم تزويد المعالج بمبرد للهواء للحفاظ عليه من الحرارة الزائدة كما بالشكل .

تثبت مبردات الهواء بالمعالج نفسه فيما عدا أنظمةPentium 4 حيث توصل مبردات الهواء في ثقوب خاصة بسطح اللوحة الأم , يمتاز المعالج بشكله المربع, كما يوجد متحكم بلاستيكيPlastic Lever بجوار المعالج وعند رفع المتحكم لأعلي يمكن إزالة المعالج من مكانه وعند خفضه لأسفل يمكن تثبيت المعالج وتعرف هذه المنافذ باسم (Zero Insertion Force ZIF) أو قوة التحكم في التثبيت.

يوجد بجوار منفذ المعالج موصل يزود المبرد بالطاقة الكهربية اللازمة ويعتبر مبرد

الهواء من أهم الأجزاء باللوحة الأم, وبدونها يمكن أن يتعرض الجهاز للتلف .

يوجد بمنتصف منفذ وحدة المعالجة المركزيةCPU ترمومتر صغير لقياس حرارة الCPU وتوجد معلومات سرعة مبرد الهواء وترمومترCPU في إعدادات البايوس, مما يؤكد أهمية هذه الأجزاء والتي بدونها تتلف وحدات المعالجة المركزية بسهولة .

هناك بعض اللوحات الأم يتم تصميمها لتلائم وحدتيCPU أو أكثر .

1- منفذSocket 370

هي أقدم أنواع المنافذSockets التي تدعم توصيل معالجات ذات 370 إبرةPinومن هذه المعالجاتIntel Celeron وPentium III يعمل منفذSocket 370القديم مع إصدارات PPGA (Plastic Pin Grid Array) أو مصفوفة شبكة الإبر البلاستيكية لمعالجات Celeron وهي متاحة فقط في سرعات تصل إلي 533 ميجاهرتز .



2- منفذSocket A

تشمل كافة معالجات AMD Athlon و Duron الحالية إصدارات ذات 462 إبرةPin وتعرف منافذ توصيلها باسمSocket A وصممت AMD معالجات Athlon XP لمواجهة مشكلات عدم التوافقية التي كانت تحدث مع اللوحات الأقدم, فإذا كنت ترغب في استخدام معالجAthlon XP ستحتاج لوحة أمSocket A لتشغيله .

أما اللوحات الأم التي تم تصميمها عقب إصدار معالجAthlon XP فإنها لا تتطلب سوي ترقية البايوس لتتوافق مع المعالج .

3- منافذ Sockets 423 &478

تم إصدار معالجاتPentium 4 بتصميم جديد يشتمل علي 423 إبرةPin ومع نهاية عام 2000, قامتIntel بتغيير تصميم أجهزةP4 إلي تصميم أصغر ولكنه يشتمل علي عدد إبر (بإجمالي 478 إبرة) .

ثانياً : مقبس توصيل الكهرباء

هو عبارة عن منفذ يحتوى على ثقوب ليستطيع الاتصال بكبل يتصل مع مزود الطاقة وذلك لتزويد اللوحة الام بالكهرباء اللازمة للعمل

الطاقة Power

من أهم وظائف اللوحة الأم تزويد وحدة المعالجة المركزيةCPU ووحدات التبريد والذاكرة والبطاقات بالطاقة الكهربية وتحصل اللوحة الأم علي هذه الطاقة من مزود الطاقة الرئيسيPower Supply وتعيد توزيعها علي المكونات المختلفة حسب الحاجة.

تضم اللوحات الامATX مزود طاقة خاصا بها يسميATX Power Supply وهو مزود بمبرد خاص يدفع الهواء للمكونات الأخرى كالمعالجات وبطاقات الامتداد وتحتوي مزودات الطاقةATX Power Supply علي عدد من موصلات الطاقة الداخلية التي تزود اللوحة الأم بالطاقة اللازمة لتوزيعها علي الشرائح والبطاقات المختلفة .

3- : النواقل

قلنا أن اللوحة الأم هي التي تجمع جميع أجزاء الحاسب معاً ، لذا فإن تركيبة اللوحة الأم ما هي إلا لوحة إلكترونية مطبوعة بها العديد من الوصلات المختلفة لتوصيل مختلف أجزاء الحاسب الأخرى بها ( مثل بطاقة الفيديو - بطاقة الصوت - الفأرة - لوحة المفاتيح ....الخ ) وباختلاف متطلبات هذه الأجهزة - مثلاً تطلب بعضها معدل نقل بيانات عالي والآخر لا يتطلب معدل عالي - يختلف طريقة توصيل الأجهزة المختلفة إلى اللوحة الأم ولكل طريقة مميزاتها .

وطبعاً حتى يتم معالجة البيانات لا بد من طريقة لنقل هذه البيانات بين الأجزاء المختلفة للحاسب كالمعالج والذاكرة العشوائية وكذلك بينهم وبين الأجهزة الأخرى لإخراج البيانات مثل الطابعة ، ولهذا الغرض وجد الناقل المحلي ) أنظر إلى الرسم حيث الخطوط الخضراء - وهي الناقل - تنقل البيانات بين المكونات المختلفة ( وما هو إلا مجموعة كبيرة من الأسلاك الدقيقة المتوضعة على اللوحة الأم والتي تسمح بنقلالبيانات بين الأجزاء المختلفة مثل المعالج ، الذاكرة العشوائية ...الخ ، ولكل نوع من النواقل سرعة معينة وإمكانيات .

ويمكننا تقسيم الناقل إلى قسمين ، حسب الأجهزة التي يوصلها ببعضها :

1- ناقل النظام : وهو الذي ينقل البيانات بين المعالج والذاكرة العشوائية .

2- ناقل الإدخال والإخراج : وهو ينقل البيانات بين المعالج أو الذاكرة من وإلى أجهزةالإدخال والإخراج ومنها شقوق التوسعة والنواقل التسلسلية والمتوازية وأقراصالتخزين .

السرعة	النوع
بطئ : يسمح بنقل 03 بت بتردد 8 ميجاهرتز	ISA
بطئ : يسمح بنقل 62 بت بتردد 8 ميجاهرتز	EISA
6 أو 62 بت	MCA
2 أو 36 بت	VL-bus
أسرع : يسمح بنقل 03 أو 32 بت بأي تردد من صفر إلى66 ميجاهرتز	PCI
أحدث هذه النواقل	USB

يتكون أي ناقل سواء أكان ناقل نظام أو أي ناقل آخر إلى قسمين :

1- ناقل البيانات ( الذي ينقل البيانات من جزء إلى آخر كما قلنا )

2- ناقل العناوين

ناقل العناوين

إذا أراد المعالج مثلاً إرسال بيانات للذاكرة العشوائية عن طريق الناقل فكيف تعرف الذاكرة العشوائية أين يجب أن توضع هذه البيانات في الذاكرة ؟

لابد إذاً من إرسال العنوان في الذاكرة التي سوف توضع فيه هذه البيانات ، ولا يتم ذلك باستخدام الناقل نفسه الذي ينقل به البيانات بل يستخدم ناقل آخر يسمى ناقل العناوينaddress bus وهو ناقل موازي لناقل النظام .

إن عرض هذا الناقل يحدد كمية الذاكرة العشوائية التي يمكن تركيبها في الجهاز ، لأن على ناقل العناوين أن يكون قادراً على وصف أي مكان في الذاكرة لذا على ناقل العناوين أن يكون عريض كفاية بما يضمن ذلك وهذا الجدول يبين حجم ناقل العناوين في كل معالج وكمية الذاكرة العشوائية التي يستطيع المعالج دعمها :

الحد الأقصى للذاكرة العشوائية	عرض الناقل	المعالج
1 ميجابايت	20 بت	معالجات الجيل الأول
6 ميجابايت	24 بت	الجيل الثاني و 386SX
4 جيجابايت )لاحظ ليسميجابايت )	32 بت	باقي معالجات الجيل الثالثومعالجات الجيل الرابعوالخامس
4 جيجابايت	36 بت	معالجات الجيل السادس

هل لاحظت كمية الذاكرة التي تستطيع المعالجات الحديثة دعمها ؟ عادة ناقل العناوين لا يسبب أي مشكلة لأن كمية الذاكرة العشوائية التي يدعمها أكثر بكثير مما تستطيع أن تركبه في حاسبك ، وهناك سبب آخر لا يجعلك تقلق من عرض ناقل العناوين وهو أن طقم الرقاقات عادة ما يحدد حد أقل من الذاكرة تستطيع دعمه ، فمثلاً المعالج بنتيوم يستطيع دعم 4 جيجابايت من الذاكرة العشوائية ولكن طقم الرقاقات لن يدعم غالباً أكثر من 500 ميجابايت من الذاكرة العشوائية .

ناقل النظام

الآن دعنا نتكلم قليلاً عن ناقل النظام الذي عرفناه سابق اً في هذه الصفحة ، فهذا الناقل مهم جداً لأنه يؤمن الربط بين المعالج ( وهو دماغ الحاسب ) والذاكرة العشوائية .

إن لأي ناقل في الحاسب سرعة وتقاس هذه السرعة بشيئين :

1- تردد الناقل

2- عرض حزمة الناقل

إن تردد الناقل يعني : كم نبضة كهربائية في الثانية الواحدة يرسل عبره ، وتقاس بالميجاهرتز ( أي مليون مرة في الثانية ) ، فيما يصف عرض حزمة الناقل عدد البتات التي ينقلها في النبضة الواحدة .

حسناً .. والآن كم هو تردد الناقل في جهازي ؟ ....هذا السؤال ناقص لأنه لم يحدد نوع الناقل، فما هي ترددات هذه النواقل ؟

أولاً دعنا نتكلم عن تردد ناقل النظام ، وهو يعتمد على المعالج المستخدم وهو في الحاسبات الحديثة إما يكون 60 ، 66 ، 100 ميجاهيرتز وهناك أنظمة ب 133 وً يتوقع إصدار 200 ميجاهيرتز في المستقبل المنظور ... ولذلك ،

علاقة بالمعالج وهذه أمثلة

تردد ناقلISA ميجاهرتز	تردد ناقلPCI ميجاهرتز	تردد ناقلالنظام ميجاهرتز	نسبة تردد المعالج لناقل النظام عامل المضاعفة أو عاملالجداء	سرعةالمعالج ميجاهرتز
8	33	66	2	133
8	30	60	2.5	150
8	25	50	3	150
8	33	66	2.5	166
8	33	66	3	200
8	33	66	3.5	233
8	33	66	4	266
8	33	100	4	400
8	33	100	5	500
8	33	100	5.5	550

سعة الناقل

سعة الناقل	نوع الناقل
حسب نوع المعالج في الأنظمة ذات المعالج بنتيوم فما أحدث يساوي36 بت	ناقل النظام
23بت وينقل 132 ميجابايت فى الثانية وهناك نوع محسن منه يسمى 2.1Pct بعرض 64بت	PcI
6بت وينقل 8 ميجابايت في الثانية وهناك نوع محسن يسمى EISAوهو بعرض 32 بت	ISA
ناقل تسلسلي ينقل 0.2 ميجابايت في الثانية	USB
أو ما يسمى بال fire wire وهو حديث ولما يستعمل بعد وينقل 85ميجابايت في الثانية	IEEE1394

4-: شقوق الذاكرة العشوائية MEMORY slots

وهى عبارة عن شقوق طويلة الشكل تقع الى يمين مقبس المعالج وتقوم هذه الشقوق بحمل قطع الذاكرة العشوائية وتوصيلها وتختلف شكل هذه الشقوق باختلاف نوع الذاكرة فمثلاً الذاكرة من نوع SDRAM تتميز بوجود شقين الاول قريب من المنتصف والثانى قريب من الاخر وتتميز DDR- RAM بوجود شق واحد فى المنتصف .

كما يختلف عدد شقوق الذاكرة من اللوحة الام الى اخرى

 طقم الرقاقات ( chipsets )

عبارة عن شريحتين مربعتين الشكل الاولى تقع فى الجزء الشمالى من اللوحة الام وتسمىnorth bridge (الجسر الشمالى) وتكون وظيفته كالتالى :

يعتبر من أهم مكونات اللوحة الام على الاطلاق فهو المسئول الاول عن تحديد عدد المعالجات ونوعها ، ونوع الذاكرة العشوائية التى يمكن استخدمها على منصة اللوحة الام ، كما انه يحدد ايضا عدد وأنواع الخدمات التى تتصل بأسفل الجسر الجنوبى

لا يحتاج الجسر الشمالى الى استخدام اى موارد من اللوحة الام فهو يحتوى على جدول الذاكرة الخاص به وجدول إدارة المدخلات والمخرجات I/O Management  و يستخدم بعض المبرمجين أو محترفي الألعاب الكمبيوترية وظيفة تسمى  Over clocking وهى تقوم بزيادة سرعة المعالج لتكسر بذلك الحاجز المصمم لها فى الاصل وهنا يأتى دور الجسر الشمالى الفعال فهو المسئول الأول عن هذه الوظيفة فيقوم بتحديد ترددات العمل (Operate Frequency  ) للمعالج .

معظم هذه الوظائف تجعل من الجسر الشمالى ضحية سهلة لدرجات الحرارة و هذا هو السبب فى تزويد الجسور الشمالية بجزء علوى يمتص الحرارة Heat sink او حتى مروحة لتبريده

مستقبل الجسر الشمالى

يعتبر الجسر الشمالى مهدد بفقدان بعضاً من وظائفه الأساسية والتى تستعد شركات مثل Intel وAMD لتغير مكانها ، مثال على ذلك المعالج الجديد من شركة أنتل ويدعى Nephalem فسيتم تغير موجه الذاكرة Controller Memory و الذى يصل بين الذاكرة العشوائية والمعالج ليصبح موجوداً بدخل المعالج نفسه ، وبالفعل تم تغير الجسر الشمالى تماما تحت منصات معالجات إنتل ليصبح اسمه :

Intel Hub Architecture أو IHA واصبحت هذه الرقاقة تقوم بوظيفة الجسر الشمالى والجنوبي معاً وهى تختلف عن سابقتها من حيث التكنولوجي الحديثة .

الجسر الجنوبي

الجسر الجنوبي يعتبر موجه لعمليات الإدخال والإخراج I/O Controller Hub أوICH  وعلى غرار السرعة الفعلية للجسر الشمالى لأنه بتعامل مع مكونات تتطلب السرعة فالجسر الجنوبي يتعامل مع المكونات الأبطى على اللوحة الأم مثل الكروت التى يتم استخدامها على اللوحة الأم مثل شقوق ال EISA و ISA وهى شقوق أقل سرعة من شقوق PCI .

يسمى جسراً لأنه يربط عدت مكونات فى اللوحة الام ببعضها ويعتبر موصلاً لها مع الجسر الشمالى والذى بدوره يتصل بالمعالج الرئيسى ، ويكون موضعه فى جنوب اللوحة الام لذلك يسمى الجسر الجنوبى

ما هى الأجزاء التى يربطها الجسر الجنوبى فى اللوحة الأم ؟

يقوم بربط المكونات الابطء باللوحة الام كما هو موضح بالشكل السابق جميع مدخلات الصوت وكروت ال PCI و مدخلات ال USB ومدخلات ال IDE SATAومدخلات الLAN ويتصل بال BIOS

إذا يقوم الجسر الجنوب بجمع هذه المدخلات جميعاً و ايصالها للمعالج ليقوم بمعالجة البيانات المدخلة عن طريق هذه المكونات عن طريق اتصاله بالجسر الشمالى ، و طبعا العلاقة وثيقة بين الجسر الشمالى و الجسر الجنوبى .

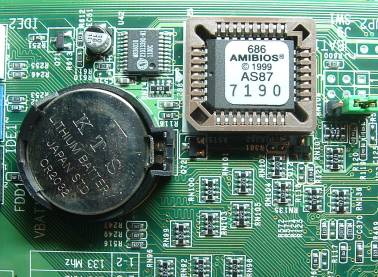

 شريحة البيوس BIOS

ال BIOS هو اختصار Basic Input Output System وهو الشريحة التى تحتوى على جميع التعليمات واللازمة لتشغيل اللوحة الام وغالباً ما تجد هذه التعليمات والبرامج على الذاكرة ROM وليست فى شريحة مستقلة وهو مسئولة عن الأتى :

1. إعداد المكونات المادية للعمل واختبارها
2. تحميل نظام التشغيل
3. إدارة و تشغيل المكونات المادية للجهاز
4. يساعد نظام التشغيل و البرامج الاخرى على تشغيل مكونات الجهاز من خلال تعامل نظام التشغيل و البرامج مع الاوامر الموجودة بداخله

يتم تنفيذ تعليمات BIOS باستخدام أمر يطلق عليه أمر القفز JUMP و هو الذى يتم تحميله من عنوان الذاكرة وعند تشغيل الجهاز يتوجه المعالج الى العنوان فيجد هذا الامر فيقوم بتنفيذه مما ينتج عنه تشغيل البرامج الموجوده فى BIOS

يعرف ال BIOS حاليا باسم الذاكرة EEPROM لأنه يمكن اعادة برمجتها أى شحنها بإصدارة جديدة من البرامج الخاصة بها مما يمكنها من التعامل مع المعدات الاحدث ويطلق على عملية اعادة البرمجة هذه كلمة Flashing ويقصد بها عملية اعادة الكتابة على BIOS

ملحوظه

جميع المكونات الموجودة على اللوحة الام يتم تثبيتها وفق لنوع شريحة ال BIOS و قدرة هذه الشريحة على تشغيلها ، لذا اذا ظهر لديك بعض المشاكل فى بعض الوحدات فمن المحتمل أن تكون شريحة ال BIOS هى سبب المشكلة بسبب عدم دعمها لهذا الجزء ، لذا يمكنك زيارة موقع الشركة المنتجة للوحة الام و ترى كذا شريحة ال BIOS وكذلك الوحدة التى بصدد تركيبها لمعرفة هل يتم دعمها على هذه اللوحة ام لا.

يوجد العديد من الشركات المنتجة لشريحة ال BIOS وكل شركة تقوم بانتاج اصدرارات مختلفة من هذه الشرائح و كل إصدارة جديدة تتميز بالعديد من الاوامر الجديدة  ودعمها للاجهزة الاحدث وتعتبر شركتى AMI  و AWARD من اشهر الشركات المنتجة لشرائح ال  BIOS ويكنك التعرف على نوع ورقم إصدارة الشريحة عند تشغيل الجهاز فأول سطرين يظهران فى أعلى الشاشة يظهر نوع الشريحة مثل البيانات التالية :

Award BIOS  V.6.0

Copyright 1984-2000 Award Software, Inc

وهذا يدل على أن شريحة الجهاز من انتاج شركة Award الاصدار 6 وتم إنتاجها عام2000.

 شريحة ال CMOS :

CMOS هى اختصار Complimentary Metal-Oxxide Semiconductor و يتم فيها تخزين المعلومات الخاصة بال BIOS انواع المشغلات حجم الذاكرة و بعض المكونات الأخرى و هنا يمكن القول بأن ال BIOSبه بعض الخيارات التى يمكن ضبطها حسب مكونات الجهاز و ان قيم هذه الخيارات يتم تخرينها فى ال CMOS وال CMOS ليست شريحة مستقلة وانما هى جزء ايضاً من ال ROM .

حجم ذاكرة ال CMOS هو 64 كيلو بايت يتم استخدام بطارية صغيرة على اللوحة الام عبارة عن ترانزيستور من النوع Mosfet وهذه النوعية ليمكن ان تحتفظ بالبيانات بدون مصدر للجهد ولذا فان المشكلة هى ا ن ال BIOS لا يحتفظ البيانات التى تم تخزينها قد ترجع الى عيب البطارية والتى يجب استبدالها باخرى .

 : شريحتي ITE و ال Winbond

سوف اتحدث عن هاتين القطعتين معا وهذا يرجع الى ان وظيفة هاتين القطعتين واحدة و طبعا لا توضع القطعتين معا على لوحة واحدة بمعنى انه يتم وضع واحدة منها فقط لان وظيفتهم واحدة كما ذكرت ولكن من انتاج شركتن مختلفين . انهم بمثابة المجس الحرارى وصحى فى نفس الوقت للنظام طبعا كهارد وير فهو يعتبر مجس حرارى للوحة الام و المعالج ومنظم لعدد دورات المروحة الخاصة بالمعالج ولأى مروحة داخل الجهاز تاخد جهدها من اللوحة الأم بمعنى انه يتحكم فى الجهود المستغلة لتشغيل مراوح التهوية جهدها من اللوحة لماذا ؟ لأنه يستطيع التحكم فى عدد دوراتها عن طريق الجهد اما بالنقصان فتقل عدد دورات المروحة واما بالزيادة فتزيد عدد دورات المروحة ولكى يتم استيعاب هذه النقطة بشكل جيد ترجمة وظيفة تلك القطعتين ستجده فى اعدادات ال Bios اذا كانت اللوحة الام الخاصة بك تحتوى على احد تلك القطعتين وهذا البند يسمى Hardware monitoring وتحته ستجد معلومات عن درجة حرارة المعالج الخاص بك و ايضا عدد دورات المروحة وستجد خيارات تمكنك من عمل Disable أوEnable  لل Temperature warning اى التحزير من زيادة درجة حرارة النظام والتى تظهر عند بدا تشغيل الجهاز فى حالة وجود مشكلة بدرجة الحرارة وستجد بيانات خيارات كثيرة تحت هذا المسمى المتحكم فى صحة الجهاز .

: دائرة مولد النبضات

وهى دائرة تقوم بتوليد موجة تزامن Timing Signal تقوم هذه الموجة او النبضة بعمل ما يسمى تزامن للدوائر التى تعمل على اللوحة الام نظرا لاختلاف تردد كل دائرة عن الاخرى وتتولد هذه الاشارة على شكل موجة مربعة بسيطة او تعقيدا على حسب اللوحة الام مكونات دائرة التردد clock generator والكرستالة من الكوارتز وهى التى تقوم بوظيفته المذبذب الخاص بعملية توليد النبضة الاوليه ثم تدخل الاشارة فى مرحلة التكبير وبعد ذلك الى clock generator والذى بدوره يقوم بتكبير وتوزيع الإشارة التى تتحكم فى تردد كل من :

CPU

FSB

GPU

RAM

يتصل مولد النبضات بال South bridge فى بعض اللوحات الام و يتصل بالNorth Bridge فى الاخر من اللوحات على حسب تصميمها وهو يولد نوعين من النبضات لكى يعمل الجهاز هما :

System Clock Frequency

Reset Clock Signal

يتحكم المعالج فى مولد النبضات عن طريق ال Chipset control signal bus

لذلك عندما يريد مولد النبضات تغير التردد للنظام طبقا للاوامر الوارد له من المعالج  يقوم بعمل تنشيط ل Rest signal التى تقوم مباشرة بعمل تصفير لحظى للتردد وتوليد التردد الجديد الذى يعادل ما ارسله المعالج .

  دوائر الجهد

اولا: الملفات COILS او ملفات الكبح و المقصود بها كبح التيار الكهربى

 وهى نوعان :

الملفات ذات القلب الحديدى وشكله كمافى الصورة

ملفات ذات قلب فيريت كما بالصورة

: المكثفات

مكثفات الطاقة ( Capacitors ) هى المسئولة عن جودة الاشارة الكهربية التى تصل الى المعالج ، هذه الكثفات تقاس قوتها ب فاراد ، احجامها وعددها يختلف من لوحة ام الى اخرى ، كلما زادت قوتها وكثر عددها كان انتقال الاشارة افضل وبالتالى يؤدى الى اداء اسرع وقلة المشاكل التى قد تحصل ، وقد قامت بعض الشركات المصنعة بالاهتمام بمكثفات الطاقة عن طريق ابتكار طرق لتبريدها لضمان اداء افضل لها وهذه الشركات هى Abit وGigabyte

الموصلات والمنافذ Plugs and Ports

يوجد علي سطح اللوحات الأم الحديثةATX منافذ قياسية خارجيةPorts ومن أنواع المنافذPorts الموجودة باللوحة الأم القياسية منفذان (PS/2 أحدهما للماوس والآخر للوحة المفاتيح) ومنفذان متواليان Serial Ports 9 Pinومنفذ متوازيParallel Port ومنفذانUSB كما يوجد باللوحة الأم أيضا توصيلاتPlugs لزيادة قدرات الشبكات وكفاءة الأشكال الرسومية

مكونات اللوحة الأم من الخارج

 منافذ متوالية  Serial Ports :

 وتسمى COM1 و COM2 وهكذا وتستخدم لتوصيل الفارة Mouseوبعض الاجهزة المتوالية مثل المجى External Modem .

2- منافذ متوازية Parallel Ports :

 وتسمى LPT1 و LPT2 وهكذا وتستخدم فى العادة لتوصيل الطابعةPrinter او الماسحة Scanner او ما شابه.

3- منافذ PS/2 :

وهى عبارة عن منفذان مخصصان لتوصيل الفارة و لوحة المفاتيح وهما متشابهان من حيث الشكل الا انهما مختلفان من حيث اللون فلون الاول اخضر وهو مخصص للماوس ولون الاخر بنفسجى وهو مخصص للوحة المفاتيح .

تعتبر منافذ ال PS/2 منافذ متوالية حديثة وبظهورها اصبحت الفارة توصل بها بدلا من توصيلها بالمنفذ COM1 و COM2 وايضا اصبحت لوحة المفاتيح توصل بها بدلا من المنفذ المخصص للوحة المفاتيح القديم .

4- منافذ USB :

وهى ايضاً منافذ متوالية وتسمى Universal Serial Bus اى المنفذ المتوالى العالمى وهى نتاج جهد العديد من الشركات معاً فى محاولة لانتاج منفذ قياسى عالمى يمكن استخدامه لتوصيل اى جهاز من الاجهزة الملحقة بالحاسوب وبالفعل بدات هذه الشركات وشركات اخرى فى تكييف ملحقات الحاسوب كى يمكن توصيلها بهذه المنافذ تم انتاج هذا النوع من النوافذ عام 1996 ويتراوح معدل نقل البيانات بواسطة هذا الناقل ما بين 100 الى 400 ميجا بايت/ ث وهو معدل يجعل من هذا النوع من المنافذ فى الطليعة ومن المتوقع ان توصل ملحقات الحاسب عن طريق هذا المنافذ .
